CQ0ESSO

Repetidor TETRA DMO


PROJETO

Este repetidor tem como principal objetivo o estudo e a experimentação da tecnologia TETRA nas bandas de amador. Existem diversos repetidores deste género espalhados pela Europa em modo DMO e TMO. Graças ao espírito de partilha e contribuição, foram feitas algumas alterações ao software Svxlink permitindo a integração de equipamentos TETRA a alguns serviços utilizados pelos amadores (APRS, DAPNET, Echolink, etc). A localização da instalação do repetidor foi escolhida com base na simulação de cobertura feita, uma vez que os equipamentos TETRA possuem pouca potência e, assim sendo, poderá ser uma vantagem na sua utilização.


Porquê TETRA?



Porque não? Já há alguns anos que radioamadores espalhados pela Europa têm feito experiências com equipamentos desta tecnologia. Existe um crescimento do seu uso com o aparecimento de equipamentos usados em sites de vendas internacionais, tais como eBay, com preços bastante interessantes para quem quer iniciar as experiências em TETRA.

APRS

Através da configuração, no codeplug dos terminais, é possível também utilizar o GPS do equipamento para reportar a posição no APRS. Carece de configuração adicional na Gateway.

Ligações internacionais

Existe também a ligação a vários refletores TETRA espalhados pelo mundo onde estão ligadas Gateways ou Repetidores DMO, permitindo ter QSO's com utilizadores de outros países.

Voz e dados

À semelhança de outros sistemas, também o TETRA permite chamadas de grupo/individuais assim como mensagens de texto.

image/svg+xml Openclipart Antenna 2D 2013-05-02T16:35:38 simple antenna tower in 2D http://openclipart.org/detail/177645/antenna-2d-by-jonadem-177645 jonadem antenna radio tower wireless

Echolink

É possível a utilização de Echolink através deste sistema assim como todos os módulos da suite do svxlink (Echo, Metar, etc).

Acesso

Foram definidos alguns parâmetros de acesso ao repetidor em conformidade com o que é usado maioritariamente na Europa para utilização dos comandos lógicos do Svxlink e APRS.

Informações sobre o repetidor:

Sponsor: ARADO (Associação de Radioamadores do Oeste)

Local: Serra do Socorro

Indicativo: CQ0ESSO

Frequência TX/RX: 433.900 MHz

Potência: 10W

MCC: 901

MNC: 16383

GSSI: 1


Hardware

Para a utilização do modo repetidor em DMO foi utilizado um equipamento preparado para o efeito e composto por vários componentes:


  • Motorola MTM 5400 (410-470 MHz)


  • Antena Diamond X-50


  • FT232RL FTDI USB To TTL (Conversor USB - Série)


  • USB RIM Lite v2 (Placa de Áudio)


  • Raspberry Pi



Software

Neste momento, além do SO na raspberry, o sistema utiliza a branch TETRA do Svxlink. Esta versão foi especialmente modificada para poder integrar o acesso ao PEI dos equipamentos para permitir o controlo de TX/RX, interpretação de mensagens SDS e integração com APRS/DAPNET.

Existe uma imagem compilada, para Raspberry e OrangePI Zero, com as configurações básicas criada pelo colega Lawrence (DL1FLW) que pode ser descarregada.






COBERTURA

Através de aplicações ao dispor dos radioamadores, foram feitas algumas simulações e, em teoria, esta será a cobertura aproximada do repetidor.

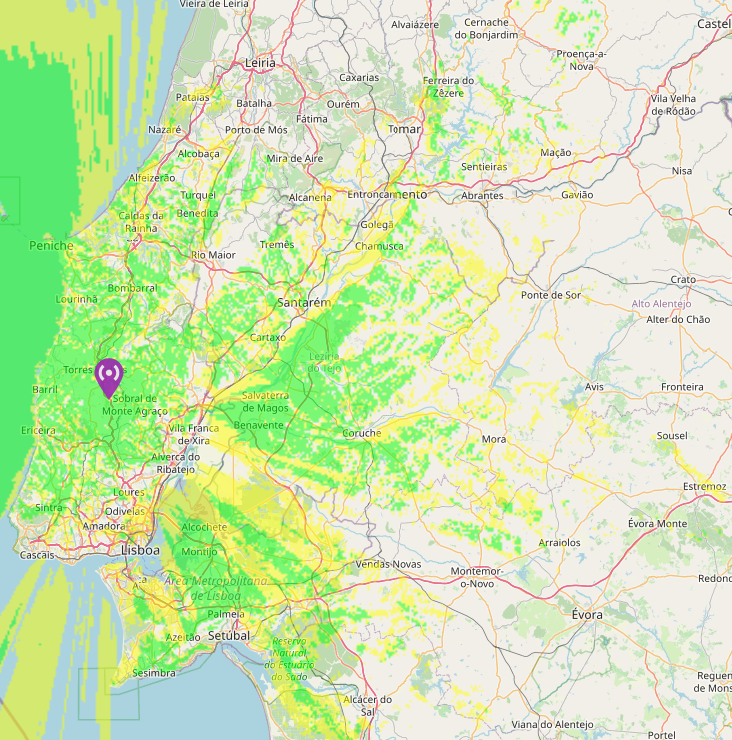

Simulação CQ0ESSO

Simulação de cobertura com base nos parâmetros de configuração de TX e sistema irradiante.

TERMINAIS

A maior parte dos equipamentos utilizados pelos radioamadores com quem temos contactado usa Motorola por existirem já guias específicos para a configuração dos codeplugs e, nesse sentido, seguimos a mesma linha e temos apenas experiência na configuração dos mesmos. No entanto, qualquer equipamento TETRA com gama de frequências para utilização nas bandas de amador pode ser utilizado.

Portáteis

Móveis

PRECISA DE AJUDA?

                                                        Links Úteis


Tencionamos colocar alguns guias, mais tarde, sobre este tema e sobre o acesso ao repetidor. Até lá, deixamos alguns links úteis sobre o tema TETRA no radioamadorismo, assim como links de canais Telegram de apoio com vários radioamadores de todo o mundo.


  • PI4TTA.NL - Documentação variada para configurações de equipamentos Motorola.


  • HAMTETRA.NETWORK - Sítio com informação diversa sobre o tema e fórum de discussão.


  • HamTETRA - Sítio sobre desenvolvimento de software e ajuda sobre utilização de svxlink em Tetra.


  • HamTetra Portugal - Sítio com algumas informações e vídeos sobre o tema em Portugal


                                                                                                        Refletores Tetra











                                                                                                       Telegram


Alguns canais de partilha de ideias e conteúdos no telegram:


  • HAM-TETRA-CT - Canal destinado a ajuda e partilha de ideias em Portugal.


  • Ham-Tetra - Canal alemão de discussão sobre o tema.
